مراحل تست رنگ تابلو برق
یکی از تجهیزات اصلی در صنعت برق، تابلو برقها هستند؛ بنابراین هر گونه کوتاهی در ساخت و تولید آنها زیانهای جبرانناپذیری را به دنبال دارد. تمامی تابلو برقها در زمان تولید تا نصب و راهاندازی باید در زمینههای مختلف از نظر استاندارد بودن مورد تست و آزمایش قرار بگیرند. یکی از تستهای مهم که در هنگام ساخت تابلو برق باید انجام شود تست رنگ تابلو برق است. تست رنگ تابلو برق توسط افراد متخصص و با دستگاههای مخصوص انجام میگیرد. تا آخر این مقاله همراه ما باشید تا با تمامی اصول تست رنگ آشنا شوید.
رنگ تابلو برق
یکی از بخشهای پر اهمیت ساخت تابلو برق رنگکردن آن است. رنگ تابلو برق شامل چندین مرحله است. برای بهدستآوردن یکرنگ استاندارد بر روی تابلو لازم است تمامی مراحل زیر ساختی رنگ تابلو برق بهدرستی انجام شوند. درصورتیکه در رنگکردن تابلو برق تمامی اصول بهدرستی رعایت شوند طول عمر تابلو برق بیشتر میشود، در واقع با این کار طول عمر تابلو برق را بیمه خواهیم کرد. معمولاً برای رنگ تابلو برق از رنگهای پودری که در انواع مختلف وجود دارند استفاده میشود. نکتة مهم دیگر در رنگکاری تابلو برق میزان ضخامت رنگ است. بسته به شرایطی که تابلو برق در آن نصب میشود ضخامت رنگ روی آن نیز متفاوت است.
انواع تست رنگ تابلو برق
برای تستکردن رنگ تابلو برق چندین مرحله لازم است تا استاندارد بودن رنگ تأیید شود. انواع تستهایی که بر روی رنگ صفحات تابلو برق انجام میشوند عبارتاند از:

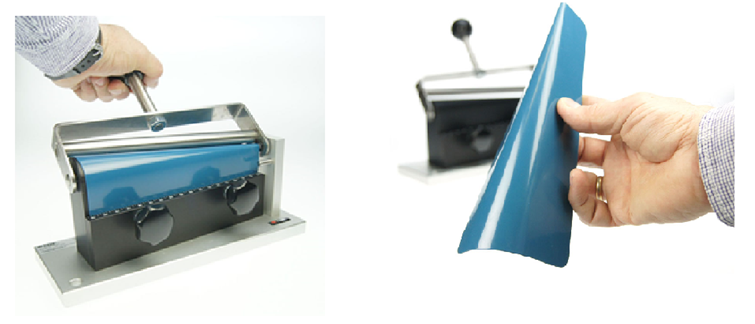

تست خمش
دستگاه تست خمش رنگ ابزاری است که از آن برای بررسی میزان انعطافپذیری و چسبندگی رنگ تابلو برق استفاده میکنند. در این نوع تست روی نمونهای که همراه با صفحات تابلو برق رنگ شده است انجام میشود و درصورتیکه در میزان استاندارد صفحات تابلو برق ترک پیدا نکنند از نظر میزان خمش تأیید خواهد شد.

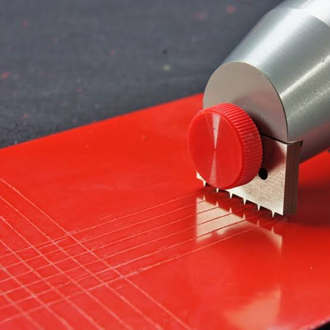

تست کراسکات
تست کراسکات تستی برای میزان چسبندگی رنگ تابلو برق مطابق با استاندارد ASTM D 3359-09 است. در این نوع تست به کمک یک خراشدهنده و چسب، میزان نیرو لازم برای کندن یا ایجاد خراش روی رنگ را محاسبه میکنند. روش کراسکات آسانترین، ارزانترین و سریعترین روش برای تستکردن رنگ تابلو برق است.

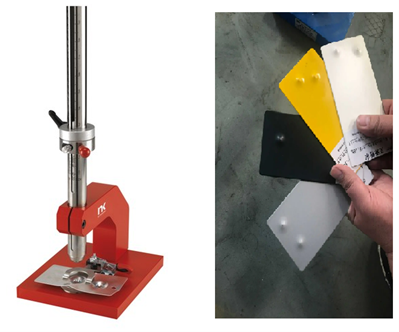

تست ضربه
تست ضربه بهمنظور سنجش میزان مقاومت رنگ پوششی در برابر برخورد یک جسم سخت با آن انجام میگیرد. در این نوع تست وزنه با وزن مشخص و استاندارد در ارتفاع مشخصی آزاد شده و با صفحه رنگ شده برخورد میکند. درصورتیکه هرگونه ترکخوردگی بر روی رنگ ایجاد شود تابلو برق بایستی مجدداً رنگآمیزی شود.
تست سالت اسپری
سالت اسپری برای تست خوردگی رنگ مورد استفاده قرار میگیرد. در این نوع تست میزان مقاومت پوشش بهکاررفته برای تابلو برق بررسی میشود. تست سالت اسپری در سریعترین زمان ممکن و بدون پیچیدگی انجام میشود.
تست سختی رنگ
تست سختی رنگ یا تست ساییدگی آن جزو تستهای رنگ پودری بر روی تابلو برق است. این نوع تست که به آزمون سایش تبر مشهور است انواع سایندهها با زبری متفاوت و مطابق با استاندارد تابلو برق بر روی پوشش رنگ قرار گرفته و با تعداد دور مشخص میزان ساییدگی را بررسی میکنند. سایندهها دارای وزن استانداردی هستند و درصورتیکه تابلو در برابر سایندهها مقاومت نداشته باشد مجدداً برای رنگکاری برگشت داده میشود.
تست براقیات رنگ
میزان براق بودن یا نبودن رنگ تابلو برق تأثیر بسزایی روی آن دارد به همین خاطر لازم است تا میزان براقیات رنگ را با استفاده از براق سنج که یک وسیله آزمایشگاهی است تست کرد. این دستگاه معمولاً میزان براقیات رنگ را در سه زاویه 20، 60 و 85 درجه اندازهگیری خواهد کرد. این دستگاه با استفاده از نور منعکس شده بر اساس استانداردهای موجود میزان براقیات رنگ تابلو برق را مشخص میکند. دستگاههای براقیات سنج در انواع مدلهای مختلف وجود دارند که با توجه بهدقت اندازهگیری و قابلیت شارژ و میزان حافظه دستهبندی میشوند. باتوجهبه اینکه باید سطوح تابلو برق براق نباشند معمولاً از زاویه 85 درجه برای اندازهگیری استفاده میکنند.

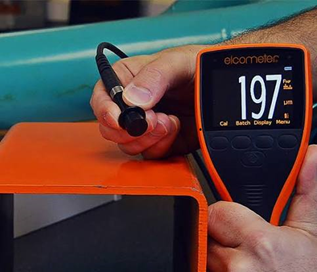

تست ضخامت رنگ
برای تست ضخامت رنگ تابلو برق از دستگاه ضخامتسنج استفاده میکنند. ضخامتسنج دستگاهی است که سطوح مختلف میزان ضخامت رنگ را مشخص میکند. این دستگاه بدون آسیبرساندن به سطح رنگ ضخامت رنگ را بر روی نمایشگر دیجیتالی خود نشان میدهند. ضخامتسنجها در انواع مدلهای مختلف وجود دارند که میتوان از آنها برای انواع سطوح فلزی، آلومینیومی و... استفاده کرد. بهطورکلی با دو روش زیر میتوان ضخامت رنگ سطوح تابلو برق را اندازهگیری کرد:
- روش التراسونیک: این روش زمانی کاربرد دارد که سطح تابلو برق غیرفلزی باشد. نحوه عملکرد دستگاه التراسونیک به این شکل است که به سطح موردنظر یک پالس التراسونیک را تزریق کرده و با دریافت بازتاب و ثبت آن میزان ضخامت را تشخیص میدهد. این کار را با تبدیل بازتاب به فرکانس بالا انجام میدهد.
- ضخامتسنج گردابی: برای تابلو برقهایی که جنس صفحه آنها غیرآهنی، اما رسانا هستند از ضخامتسنج گردابی برای مشخصکردن میزان ضخامت رنگ استفاده میکنند، مانند تابلو برقهای آلومینیومی و... . این ضخامتسنج را هنگامی که به سطح موردنظر نزدیک میکنند بر روی سطح موردنظر میدان مغناطیسی ایجاد میکند بازخورد این میدان توسط دستگاه موردنظر اندازهگیری شده و اطلاعات کاملی را در اختیار کارشناسان قرار میدهد بدون آنکه به رنگ سطح موردنظر آسیبی برساند.
مزایای تست رنگ تابلو برق
رنگ تابلو برق نقش اساسی در بالابردن طول عمر تابلو برق دارد؛ بنابراین در هنگام تولید تابلو برق به تست رنگ آن توجهی خاصی میشود. مهمترین مزایای این تستها عبارتاند از:
- تست حرارت تابلو برق سبب بالارفتن مقاومت تابلو برق در برابر حرارت ناشی از تجهیزات برقی میشود.
- تست ضخامت رنگ سبب بالارفتن طول عمر تابلو برق در برابر شرایط جوی مختلف خواهد شد.
- هزینههای مربوط به تعمیر و نگهداری تابلو برق را کاهش میدهد.
- خطرات آسیبدیدگی را کاهش میدهد.
- مانع از ورود رطوبت به داخل تابلو برق میشود.
سخن پایانی رنگ تابلو برق
برای اینکه تستهایی که روی رنگ تابلو برق انجام میشود همگی استاندارد بودن رنگ را نشان دهند بایستی مراحل زیر ساخت رنگ بهدرستی و بادقت تمام انجام شوند همچنین انتخاب بهترین و مناسبترین رنگ باتوجهبه شرایط مختلف تابلو برق جزو شروط مهم است. درصورتیکه تابلو برق در هرکدام از تستهای رنگ استاندارد نباشد برگشتدادهشده و مجدداً باید عملیات رنگکاری روی آن انجام شود.
سؤالات متداول
- تست رنگ تابلو برق به چه منظور انجام میشود؟
استاندارد بودن رنگ تابلو برق تأثیر بسیار زیادی روی بالارفتن طول عمر آن دارد به همین خاطر پس از عملیات رنگکاری تابلو برق بر روی رنگ آن تستهای مختلفی بهمنظور تأیید استاندارد بودن رنگ انجام میدهند.
- باید چه تستهایی روی رنگ تابلو برق انجام گیرند؟
تست براقیات * تست خمش * تست سالت اسپری * تست سختی * تست ضربه * تست کراسکات
- آیا تست ضخامت تابلو برق بدون تخریب رنگ انجام میشود؟
تست ضخامت با استفاده از دستگاههایی مانند ضخامتسنج التراسونیک و گردابی انجام میشود که هیچگونه آسیبی به رنگ تابلو برق نمیرسانند.
