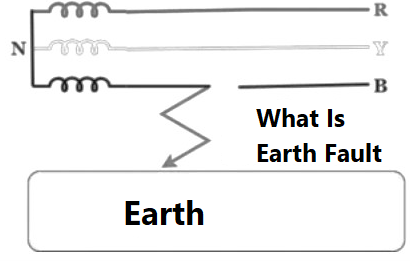

خطای زمین (Earth Fault) چیست؟
خطای زمین یک مشکل رایج در سیستمهای الکتریکی است که زمانی اتفاق میافتد که یک مسیر هدایت کننده ناخواسته بین بخش برقدار سیستم و زمین ایجاد شود. این اتفاق میتواند به دلیل عایقبندی معیوب، سیمکشی آسیبدیده یا تماس با سازههای رسانا مانند دکلها، داربستها، جرثقیلها، نردبانها یا حتی گیاهانی مانند درختان و بوتهها رخ دهد. خطای زمین میتواند دارای امپدانس قابل توجهی باشد و در برخی موارد، به ویژه در سیستمهایی با اتصال زمینبا امپدانس بالا یا امپدانس کم، ممکن است باعث اتصال کوتاه شود.
در این مقاله، به بررسی تعریف، علل، انواع و خطرات خطای زمین، و همچنین روشهای تشخیص و پیشگیری از آن در سیستمهای الکتریکی میپردازیم.
- تعریف خطای زمین
بر اساس استانداردهای بینالمللی مانند IEC 60364-4-41:2016، خطای زمین به این صورت تعریف میشود:
"اتفاقی که در آن یک مسیر هدایتکننده ناخواسته بین بخش برقدار و زمین ایجاد میشود."
این مسیر هدایتکننده میتواند از طریق موارد زیر ایجاد شود :
- عایقبندی معیوب،
- سازههای رسانا (مانند دکلها، داربستها، جرثقیلها)،
- گیاهان (مانند درختان، بوتهها)،
- یا حتی از طریق مسیرهای با امپدانس بالا.
در تأسیسات الکتریکی، خطای زمین به ویژه خطرناک است زیرا میتواند منجر به برقگرفتگی، آسیب به تجهیزات یا حتی آتشسوزی شود. به عنوان مثال، اگر یک سیم فاز در یک خط هوایی قطع شود و به زمین بیفتد، مسیری مستقیم برای جریان ایجاد میکند تا به زمین جریان یابد و در نتیجه خطای زمین اتفاق میافتد.

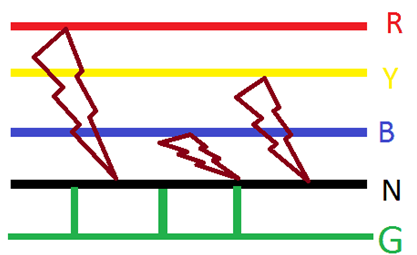

- انواع خطای زمین
استاندارد IEC 60364-4-41:2016 خطای زمین را بر اساس ماهیت و محل وقوع به چند دسته تقسیم میکند :
- خطای عایقبندی بین فازها (Line-to-Line Insulation Fault)
این نوع خطا زمانی اتفاق میافتد که یک مشکل عایقبندی بین دو یا چند هادی فاز وجود داشته باشد. این خطا ممکن است شامل خطای زمین نیز باشد یا نباشد. اگر امپدانس خطا ناچیز باشد، به آن اتصال کوتاه بین فازها گفته میشود.
- خطای زمین دوگانه (Double Insulation Earth Fault)
این خطا زمانی اتفاق میافتد که دو خطای زمین به طور همزمان در دو مکان مختلف در یک یا چند مدار الکتریکی که از یک منبع مشترک تغذیه میکنند، رخ دهد.
- خطای زمین چندگانه (Multiple Insulation Earth Faults)
این نوع خطا شامل خطای زمینهایی است که به طور همزمان در بیش از دو مکان در یک یا چند مدار الکتریکی که از یک منبع مشترک تغذیه میکنند، اتفاق میافتد.
- خطای عایقبندی متقارن (Symmetrical Insulation Fault)
این خطا در یک نقطه از مدار سهفاز اتفاق میافتد و عایقبندی هر سه هادی فاز را نسبت به یکدیگر و معمولاً نسبت به زمین تحت تأثیر قرار میدهد.
- خطای عایقبندی در حال توسعه (Developing Insulation Fault)
این خطا به عنوان یک خطای زمین بین یک فاز و زمین شروع میشود و با گذشت زمان به یک خطای بین فازها یا یک خطای سهفاز تبدیل میشود.
- علل ایجاد خطای زمین
خطای زمین میتواند به دلایل مختلفی اتفاق بیفتد، از جمله:
- عایقبندی معیوب
با گذشت زمان، عایقبندی اطراف سیمها و کابلها ممکن است به دلیل پیری، گرما، رطوبت یا آسیبهای مکانیکی خراب شود. هنگامی که عایقبندی از بین میرود، مسیری برای نشت جریان به زمین ایجاد میشود.
- سیمکشی آسیبدیده
آسیبهای فیزیکی به کابلها، مانند بریدگی، ساییدگی یا گازگرفتگی توسط جوندگان، میتواند هادیهای برقدار را در معرض قرار دهد و منجر به خطای زمین شود.
- تماس با سازههای رسانا
تماس ناخواسته بین بخشهای برقدار و سازههای هدایتکننده مانند دکلهای فلزی، داربستها یا نردبانها میتواند مسیری مستقیم به زمین ایجاد کند.
- اصابت صاعقه
صاعقه میتواند با ایجاد یک مسیر پرانرژی به زمین، باعث خطای زمین ناگهانی و شدید شود.
- افزایش ناگهانی ولتاژ (Power Surges)
افزایش ناگهانی ولتاژ میتواند عایقبندی را خراب کند و شرایط را برای خطای زمین فراهم کند.
مسیر جریان خطای زمین در سیستمهای زمینسازی مختلف
مسیر جریان خطای زمین بسته به نوع سیستم زمین مورد استفاده در تأسیسات الکتریکی متفاوت است:

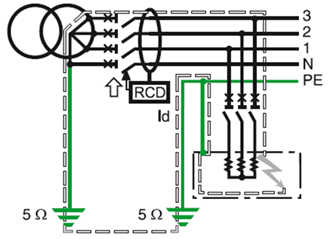

- سیستم TT
در سیستم TT، جریان خطای زمین از بخش برقدار از طریق هادی حفاظتی و به زمین محلی از طریق سیستم جریان مییابد. این سیستم معمولاً در تأسیسات مسکونی استفاده میشود.

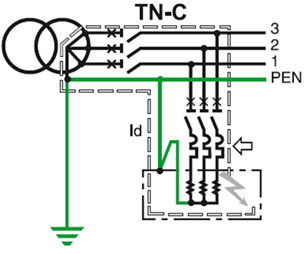

- سیستمهای TN (TNC, TNS, TNCS)
در سیستمهای TN، جریان خطای زمین از طریق هادی حفاظتی به نول زمینشده منبع تغذیه باز میگردد. تنها بخش کوچکی از این جریان به زمین محلی جریان مییابد.

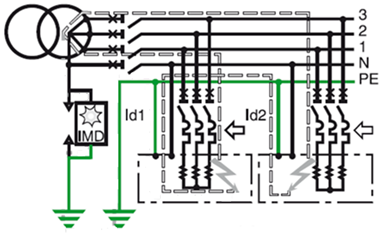

- سیستم IT
در سیستم IT، اولین خطای زمین باعث ایجاد جریان خطای بالا نمیشود، زیرا سیستم مستقیماً زمیننشده است. با این حال، وقوع خطای دوم میتواند شرایط خطرناکی ایجاد کند.
- خطرات خطای زمین
خطای زمین خطرات متعددی را به همراه دارد، از جمله:
- برقگرفتگی
هنگامی که خطای زمین اتفاق میافتد، بخشهای رسانا در معرض تماس، مانند بدنه فلزی دستگاهها، ممکن است برقدار شوند و خطر برقگرفتگی برای هر کسی که با آنها تماس داشته باشد، ایجاد کنند.
- آسیب به تجهیزات
جریان خطای زمین میتواند باعث گرمایش بیش از حد و آسیب به تجهیزات الکتریکی شود و منجر به تعمیرات یا تعویضهای پرهزینه شود.
- خطر آتشسوزی
جریانهای خطای زمین بالا میتوانند گرما تولید کنند و احتمالاً مواد اطراف را مشتعل کنند.
- اختلال در سیستم
خطای زمین میتواند باعث قطع دستگاههای حفاظتی و ایجاد قطعی برق و اختلال در عملیات خانهها، ادارات یا تأسیسات صنعتی شود.
- تشخیص و محافظت در برابر خطای زمین
برای کاهش خطرات مرتبط با خطای زمین، از دستگاهها و اقدامات حفاظتی مختلفی استفاده میشود:
- دستگاههای جریان باقیمانده (RCDs)
RCDها برای تشخیص عدم تعادل بین جریان فاز و نول طراحی شدهاند. اگر خطای زمین تشخیص داده شود، RCD به سرعت مدار را قطع میکند تا از برقگرفتگی جلوگیری شود.
- رلههای خطای زمین
این رلهها جریان جاری به زمین را کنترل میکنند و در صورت تشخیص خطای زمین، مدار را قطع میکنند.
تست مقاومت عایقبندی
تست منظم مقاومت عایقبندی به شناسایی خطاهای احتمالی قبل از ایجاد مشکل کمک میکند.
زمینسازی مناسب
اطمینان از یک سیستم با مقاومت کم برای دفع ایمن جریانهای خطا ضروری است.
- سوالات متداول
چه چیزی باعث خطای زمین میشود؟
- خطای زمین معمولاً به دلیل موارد زیر ایجاد میشود:
- عایقبندی معیوب،
- اتصالات شل
- آسیب جوندگان به سیمکشی،
- اصابت صاعقه،
- افزایش ناگهانی ولتاژ.
- چگونه خطای زمین را برطرف کنیم؟
رفع خطای زمین شامل مراحل زیر است:

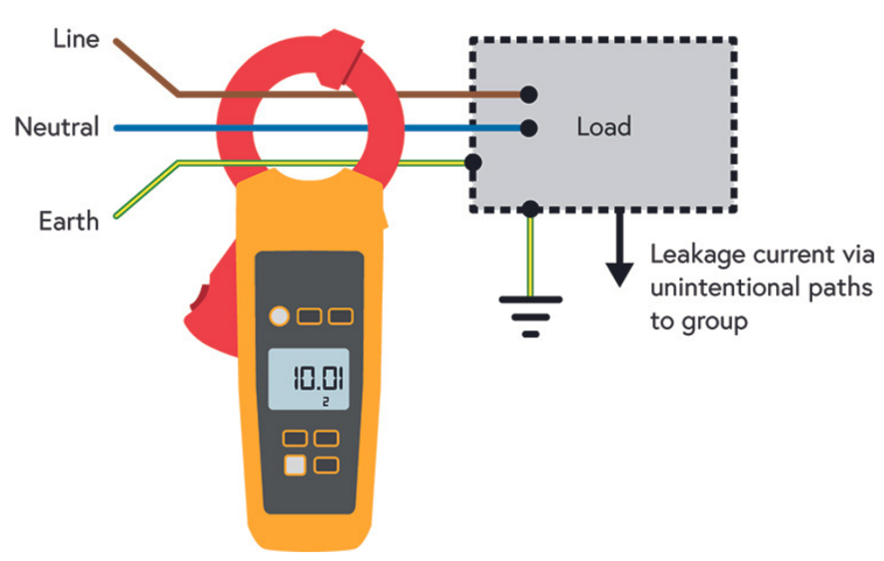

- شناسایی محل خطا با استفاده از تسترهای مقاومت عایق یا دستگاههای تشخیص خطای زمین.
- تعمیر یا تعویض سیمکشی یا عایقبندی آسیبدیده.
- نصب دستگاههای حفاظتی مانند RCDها یا رلههای خطای زمین.
- نمایشگر خطای زمین چیست؟
نمایشگر خطای زمین دستگاهی است که وجود خطای زمین را تشخیص داده و سیگنال میدهد. این میتواند یک نشانگر بصری (مانند چراغ) یا یک آلارم صوتی باشد و به تکنسینها کمک میکند تا خطا را به سرعت پیدا و برطرف کنند.
- نتیجهگیری
خطای زمین یک نگرانی جدی در سیستمهای الکتریکی است که خطراتی برای ایمنی انسان، تجهیزات و تداوم عملیات ایجاد میکند. درک علل، انواع و خطرات خطای زمین برای اجرای اقدامات حفاظتی مؤثر ضروری است. با استفاده از دستگاههایی مانند RCDها، انجام نگهداری منظم و اطمینان از زمینسازی مناسب، خطرات مرتبط با خطای زمین به طور قابل توجهی کاهش مییابد.
